Parte de andamios

Tipos de Partes del Andamio

El andamio es una estructura temporal que se utiliza para soportar proyectos de construcción. Una vez que se ha construido un edificio o cualquier otra estructura, el andamio se desmonta. Sin embargo, las diferentes partes del andamio son cruciales para proporcionar estabilidad y soporte a todo el marco temporal.

El andamio se divide en diferentes tipos según sus componentes y configuración. Cada parte juega un papel clave para garantizar la seguridad y estabilidad del andamio. Estos son los principales tipos de partes y componentes del andamio:

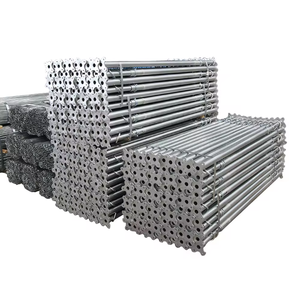

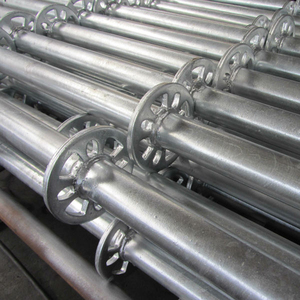

• Tubo de Andamio

  También se les llama tuberías. Son partes cilíndricas largas de hasta 48 mm de diámetro. Los tubos de andamio están hechos de acero o aluminio. Son las partes principales del andamio y se clasifican en tubos de riel, estándares y abrazaderas. Los estándares son tubos verticales de carga. Soportan el peso del andamio y la carga desde la parte superior hasta el suelo. Los rieles son tubos de soporte horizontales. Se conectan a los tubos verticales de los estándares y proporcionan soporte estructural. Además, los tubos de refuerzo son tubos de soporte inclinados. Proporcionan estabilidad a la estructura del andamio.

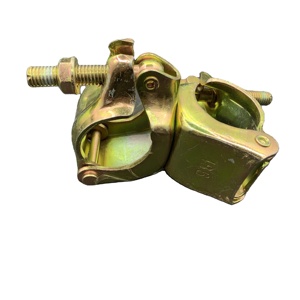

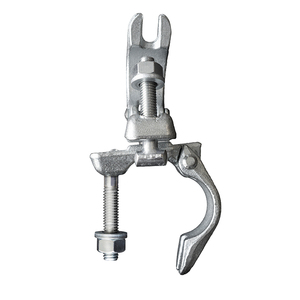

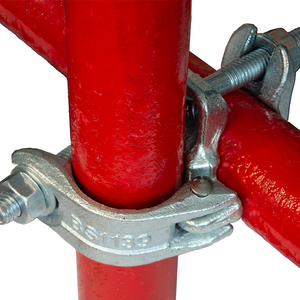

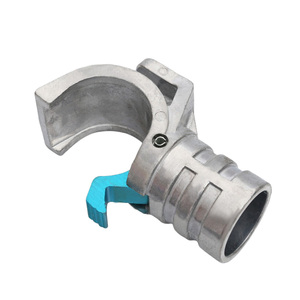

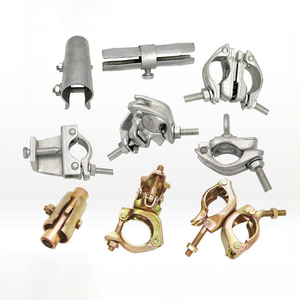

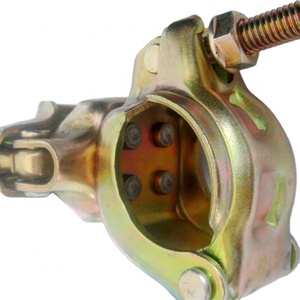

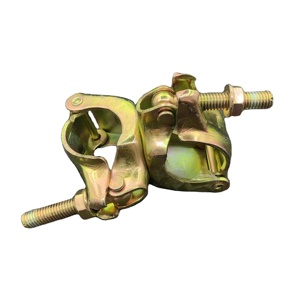

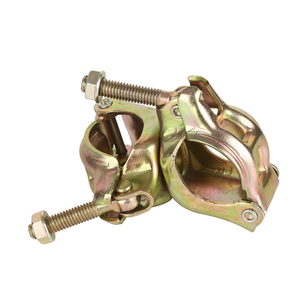

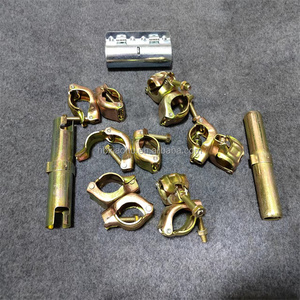

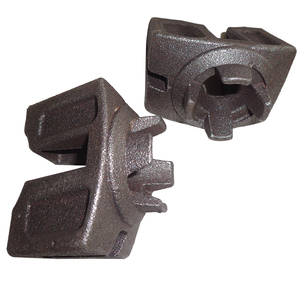

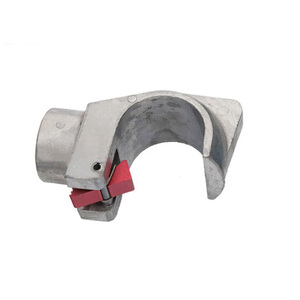

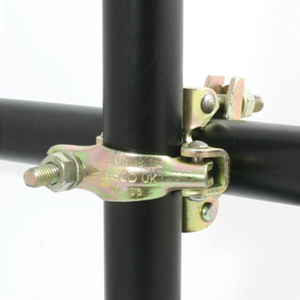

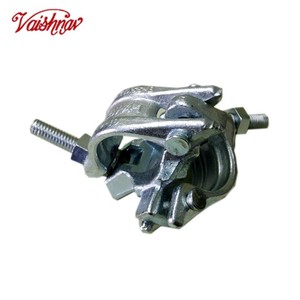

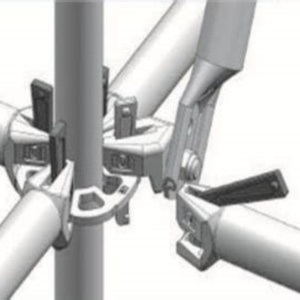

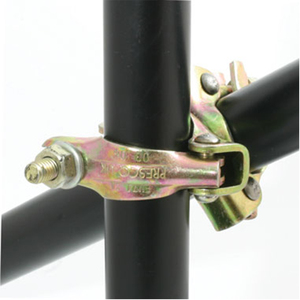

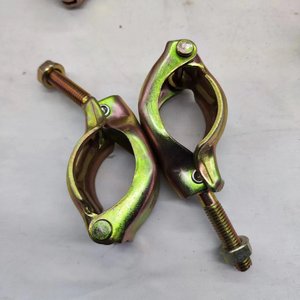

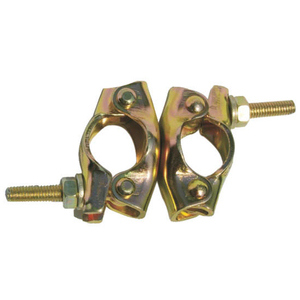

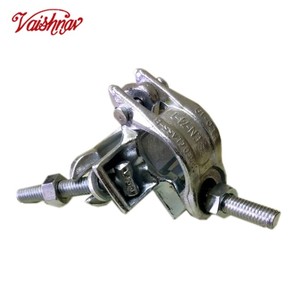

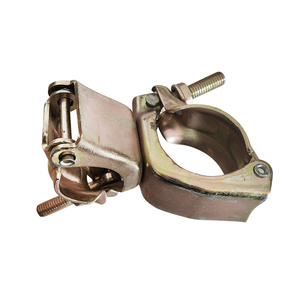

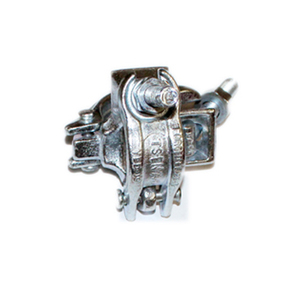

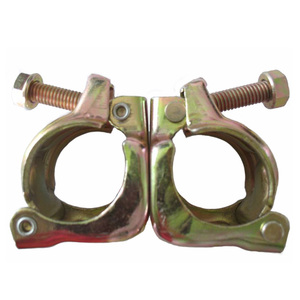

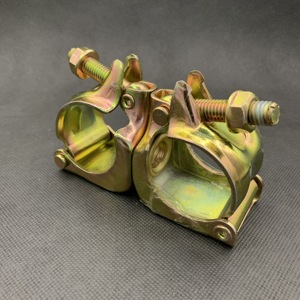

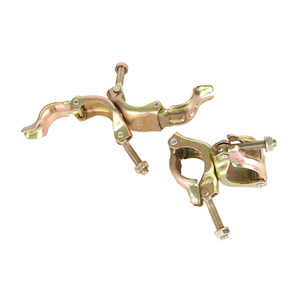

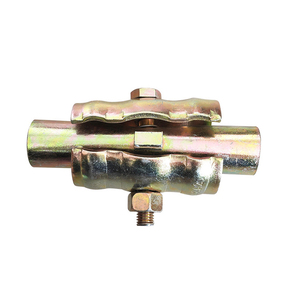

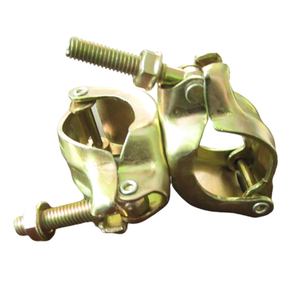

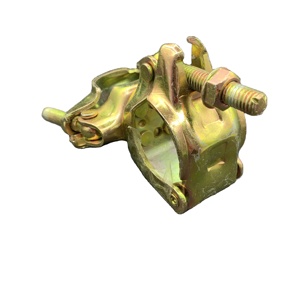

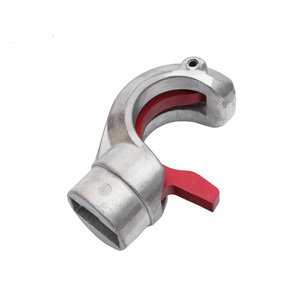

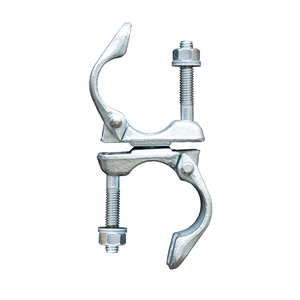

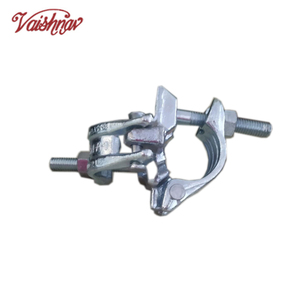

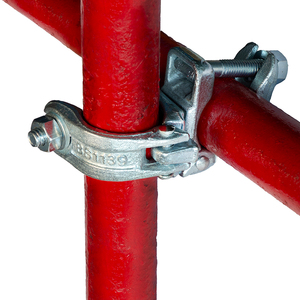

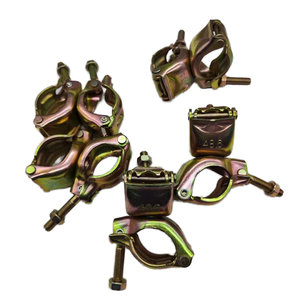

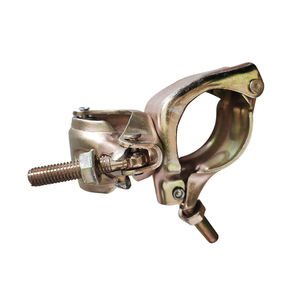

• Acoplamientos de Unión

  Estos son accesorios que se utilizan en los tubos de andamio para conectar múltiples estándares y rieles. Están disponibles en diferentes tipos, incluidos los acoplamientos remachados, de enchufe y de abrazadera. Los acoplamientos de unión de enchufe y abrazadera conectan los tubos perpendicularmente entre sí. Los acoplamientos de unión de enchufe están soldados al extremo del tubo. Se ajustan al extremo hembra del tubo adyacente y son ideales para ensamblar y desensamblar rápidamente el andamio. Los acoplamientos de unión de enchufe y abrazadera se utilizan cuando los extremos del tubo no se pueden soldar. Se sujetan alrededor de los extremos del tubo y son adecuados para proporcionar conexiones fuertes y rígidas entre múltiples tubos.

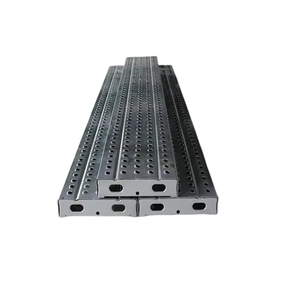

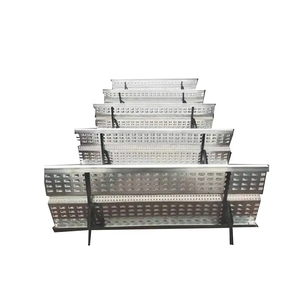

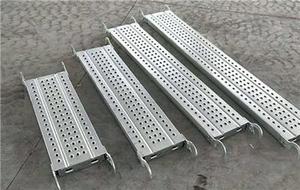

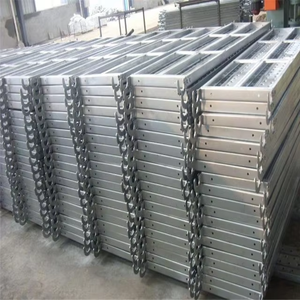

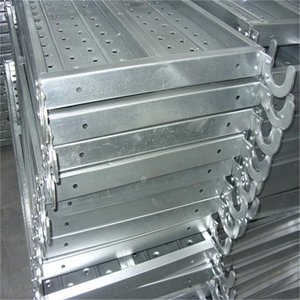

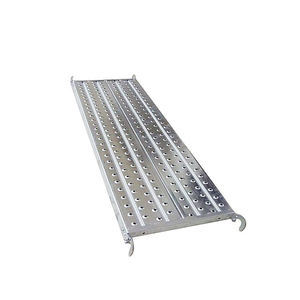

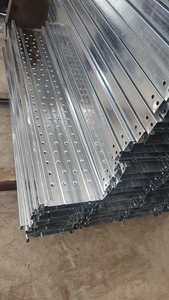

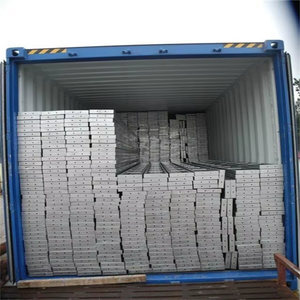

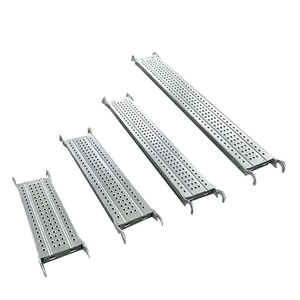

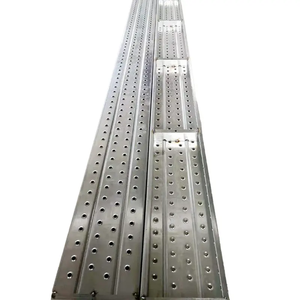

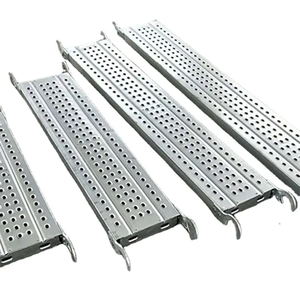

• Plancha de Andamio

  Estas son plataformas horizontales de andamio. Proporcionan la superficie de trabajo para las actividades de construcción. Las planchas de andamio están hechas de aluminio o acero. Consisten en una cubierta antideslizante superior, un cuerpo resistente y ganchos de extremo. La cubierta antideslizante superior es donde los trabajadores realizan sus tareas. Tiene una característica antideslizante para evitar que los trabajadores se resbalen. El cuerpo proporciona la integridad estructural de la plancha y puede soportar el peso de los trabajadores y otros materiales. Los ganchos de extremo se encuentran en los extremos de las planchas. Se conectan a la estructura del andamio y proporcionan soporte.

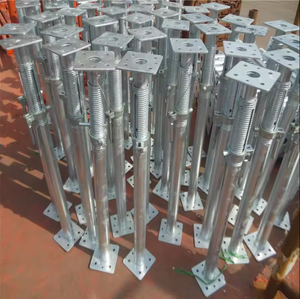

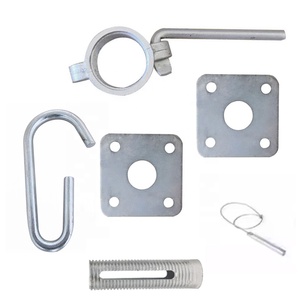

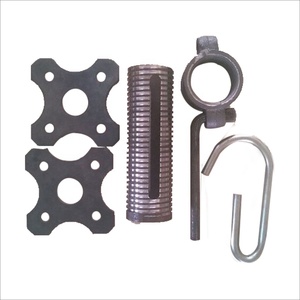

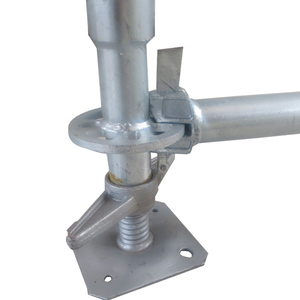

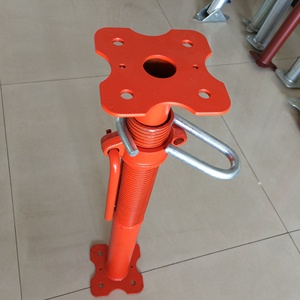

• Placas Base y Gato

  Las placas base también se conocen como tableros de apoyo o placas de apoyo. Distribuyen el peso del andamio al suelo sobre un área más grande. Las placas base están hechas de acero. Suelen ser cuadradas o rectangulares. Los gatos base son componentes ajustables. Son varillas verticales que se atornillan en el gato base para ajustar la altura del andamio. Proporcionan estabilidad y soporte a toda la estructura.

• Otras Partes del Andamio

  Otros componentes del andamio incluyen barandillas, tableros de antepecho y accesorios. Las barandillas son barandillas horizontales. Se ejecutan a lo largo de la parte superior del andamio. Evitan que los trabajadores se caigan del borde. Los accesorios son los conectores en varias formas y diseños. Ayudan a conectar las diferentes partes del andamio. Otras partes del andamio incluyen soportes, abrazaderas, etiquetas y llaves inglesas.

Función y Características de la Parte del Andamio

Cada parte del andamio juega un papel único en el soporte de la estructura y la garantía de la seguridad. Comprender sus funciones ayuda a garantizar una instalación adecuada.

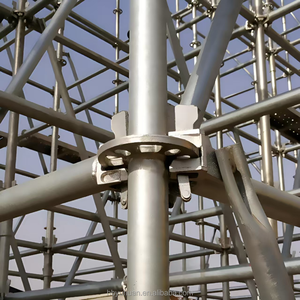

• Estándares de Andamio

  Estas barras verticales también se conocen como verticales o postes. Son la columna vertebral de la estructura del andamio. Soportan la carga de las plataformas, los trabajadores y los materiales. Luego, la transfieren al suelo o al edificio. Los estándares proporcionan integridad estructural y estabilidad. Están hechos de materiales de alta resistencia. Por ejemplo, acero o aluminio. Los estándares suelen ser tubulares. Tienen una sección transversal circular o cuadrada. Este diseño mejora la distribución de la carga y minimiza las concentraciones de tensión.

• Rieles de Andamio

  Estos componentes horizontales complementan el estándar. Proporcionan soporte para las tablas del andamio. Además, distribuyen las cargas a través de los estándares. Los rieles mejoran la rigidez y la estabilidad del andamio. Garantizan la seguridad y el equilibrio en la plataforma de trabajo. Estos componentes también están hechos de materiales de alta resistencia como el acero. Tienen una sección de caja o perfil de viga en I. Esto aumenta la resistencia y la rigidez del componente.

• Refuerzos de Andamio

  Los refuerzos de andamio mejoran la estabilidad de la estructura. Lo hacen al evitar el movimiento lateral. La colocación diagonal de las abrazaderas transfiere las fuerzas. Esto reduce el riesgo de balanceo o colapso. Las abrazaderas aumentan la resistencia y la rigidez de la estructura. Forman una configuración triangular. Esto distribuye la carga de manera eficiente.

• Placa Base de Andamio

  Estos son los componentes de cimentación de la estructura. Las placas base proporcionan una gran superficie. Distribuyen la carga de los estándares al suelo. Esto evita que los estándares se hundan en el suelo. Las placas base dan estabilidad a toda la estructura. Son esenciales para adaptarse a diferentes condiciones del suelo. Las placas base de andamio suelen estar hechas de acero. Son planas y cuadradas o rectangulares. Esto garantiza una distribución uniforme del peso.

Escenarios de la Parte del Andamio

Aunque las partes del andamio se utilizan comúnmente en la construcción, también se pueden utilizar en varias industrias y aplicaciones, que incluyen:

• Proyectos de Construcción y Edificación

  Los componentes del andamio son cruciales para proporcionar soporte temporal y acceso a los trabajadores durante los proyectos de construcción, renovación y mantenimiento. Las partes del andamio, como los estándares, los rieles, las abrazaderas transversales y las plataformas, permiten tareas seguras y eficientes.

• Proyectos de Infraestructura y Puentes

  Las partes del andamio se utilizan en proyectos de infraestructura, incluida la construcción de puentes, pasos elevados y túneles. Proporcionan acceso a los trabajadores para la inspección, construcción y mantenimiento de estas estructuras.

• Proyectos Industriales

  Los componentes del andamio son importantes en las obras de construcción industriales, como plantas de energía, refinerías de petróleo e instalaciones químicas. Proporcionan acceso a áreas elevadas para la instalación, mantenimiento e inspecciones de equipos y estructuras.

• Instalación de HVAC y Ductos

  Las partes del andamio se utilizan en instalaciones de HVAC a gran escala para proporcionar acceso a los trabajadores para colocar y asegurar los conductos, así como otros componentes de HVAC.

• Aplicaciones de Pintura y Revestimiento

  Las partes del andamio se utilizan en proyectos de pintura, particularmente para estructuras grandes como edificios, puentes y tanques. Proporcionan acceso a los pintores para aplicar revestimientos en áreas elevadas de manera eficiente y segura.

• Proyectos de Servicios y Utilidades

  Los componentes del andamio se utilizan en proyectos de servicios públicos, incluida la instalación y el mantenimiento de sistemas eléctricos, de plomería y de comunicación. Proporcionan acceso a los trabajadores para tareas como el cableado, la tubería y la instalación de conductos.

• Construcción y Mantenimiento de Aerogeneradores

  Las partes del andamio se utilizan en la construcción y el mantenimiento de aerogeneradores, especialmente para proyectos en tierra. Proporcionan acceso a los trabajadores para instalar, mantener y reparar componentes de la turbina en altura.

• Respuesta a Emergencias y Desastres

  Las partes del andamio se utilizan en situaciones de emergencia, como el derrumbe de edificios o incendios, para proporcionar acceso a los equipos de rescate y soporte estructural a las áreas afectadas.

• Configuración de Eventos y Estructuras Temporales

  Los componentes del andamio se utilizan para instalar escenarios, toldos y otras estructuras para conciertos, eventos deportivos y festivales. Proporcionan una plataforma segura y sólida para la construcción y los organizadores de eventos.

Cómo Elegir la Parte del Andamio

• Capacidad de Carga:

  Es fundamental comprender la capacidad de carga de las diferentes partes del andamio. Cada componente, desde las vigas hasta las plataformas, tiene un límite de carga especificado. Este límite es crucial para mantener la seguridad en el sitio de construcción. Es aconsejable consultar las directrices del fabricante para comprender mejor la capacidad de carga.

• Durabilidad del Material:

  La durabilidad del material utilizado en las partes del andamio afecta su longevidad y seguridad. Los materiales comunes incluyen aluminio y acero. El aluminio es ligero y resistente a la corrosión. Por otro lado, el acero es robusto y ofrece una estabilidad mejorada. Considere las condiciones ambientales del proyecto de construcción al seleccionar la durabilidad del material.

• Cumplimiento:

  Todas las partes del andamio deben cumplir con las normas y reglamentos de seguridad locales. El cumplimiento garantiza la seguridad del andamio y evita problemas legales. Es importante revisar las regulaciones y consultar con expertos de la industria para garantizar que todas las partes seleccionadas cumplan con las normas.

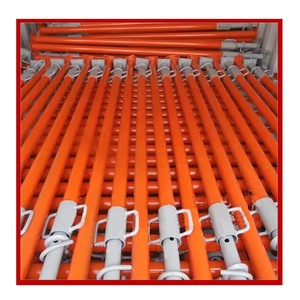

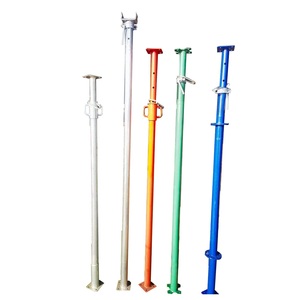

• Ajustabilidad:

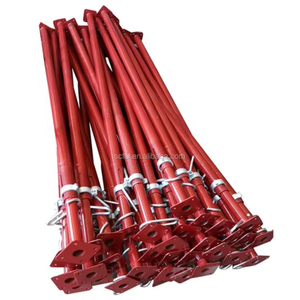

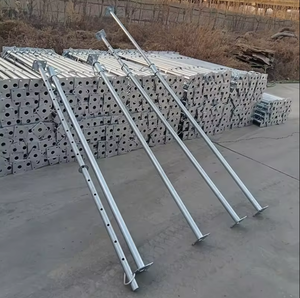

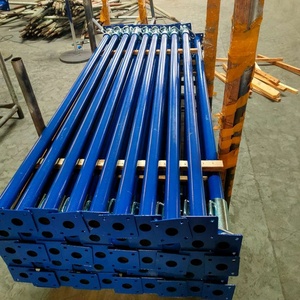

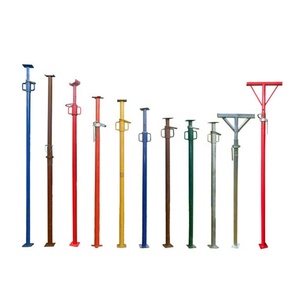

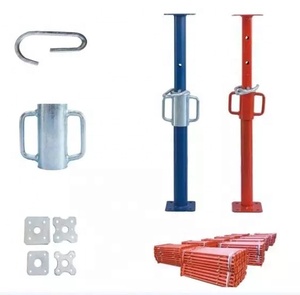

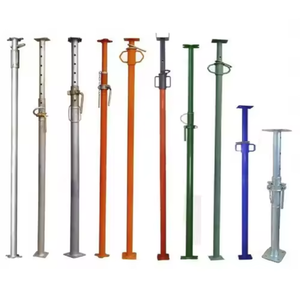

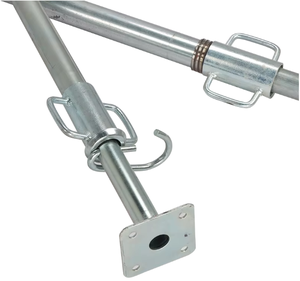

  Algunas partes del andamio son ajustables, como los puntales y los estabilizadores. Las partes ajustables permiten que el andamio se ajuste a los diferentes requisitos del sitio de construcción. Esta adaptabilidad es particularmente útil en proyectos de construcción con superficies irregulares o alturas variables. Al elegir partes ajustables, considere su facilidad de ajuste y estabilidad una vez colocadas.

• Facilidad de Montaje y Desmontaje:

  La facilidad de montaje y desmontaje de las partes del andamio afecta la eficiencia del proceso de construcción. Opte por componentes que se puedan ensamblar fácilmente sin comprometer la seguridad. Además, considere componentes que faciliten el desmontaje rápido cuando se complete el proyecto de construcción.

• Ancho de la Plataforma:

  El ancho de la plataforma influye directamente en la seguridad y la comodidad de los trabajadores. Las plataformas más anchas ofrecen más espacio para los trabajadores, las herramientas y los materiales. En consecuencia, esto reduce el riesgo de caídas o accidentes. Al seleccionar el ancho de plataforma adecuado, considere el tipo de trabajo de construcción y las normas de seguridad locales.

Parte del Andamio Q & A

P1: ¿Cuáles son los estándares para el andamio en los EE. UU.?

A1: El American National Standards Institute (ANSI) proporciona estándares obligatorios para el andamio en los EE. UU. Los estándares están contenidos en un documento titulado ANSI A10.8, que proporciona especificaciones y recomendaciones para el diseño, la construcción y el uso de todos los tipos de andamio en los EE. UU.

P2: ¿Cuáles son los cuatro tipos principales de andamio?

A2: Los cuatro tipos principales de andamio son:

Andamio simple - este tipo de andamio se utiliza principalmente en la construcción de muros de ladrillo. Consta de estándares, rieles, abrazaderas y puntales. Andamio doble - este tipo de andamio generalmente se realiza para el soporte de edificios o estructuras. Es independiente de la estructura en la que se trabaja. Andamio en voladizo - este tipo de andamio está soportado por una serie de voladizos y vigas. Se utiliza cuando el soporte desde el suelo no es posible. Andamio de caballete - este tipo de andamio se utiliza para proyectos de baja altura. Consiste en una plataforma de andamio soportada por un marco triangular de andamios.

P3: ¿Cuál es el material más común utilizado en el andamio?

A3: Los dos materiales más comunes utilizados en el andamio son:

Acero - el acero es una combinación de hierro y carbono. Se utiliza principalmente en la fabricación de tubos y accesorios de andamio. Debido a sus propiedades, el andamio de acero puede soportar cargas pesadas y resistir fuerzas externas. Aluminio - el aluminio es un metal ligero. Las partes del andamio de aluminio son fáciles de transportar y ensamblar. El aluminio es resistente al óxido y no requiere ningún tipo de mantenimiento.

P4: ¿Qué es un estándar en el andamio?

A4: Un estándar es un poste vertical que forma la parte principal del andamio. Ayuda a soportar la carga de los andamios y a distribuir el peso al suelo. Los estándares también se conocen como postes de andamio.
